用最少信息，让你快速判断项目类型与关键约束。
装机规模：686.435 kW（1081 块 635W 组件）
项目类型：工商业屋顶 · 分布式光伏
系统类型：自发自用
投资模式：甲方投资
储能配置：无储能
项目状态：已并网运行
屋面类型：水泥屋顶
屋面面积：约 3020㎡
建筑高度：约 24 米
屋面形式：同栋建筑 5 个不同高差屋面
项目采用多朝向的五度缓坡人字坡框架式阳光房结构。 根据 5 个屋面的高差和遮挡条件分区设计，组件水槽及阵列排布整齐。
在 24 米高、多屋面高差的条件下，将 686.435kW 阵列有序落位，并兼顾吊装、遮挡与检修通道。
面向多屋面高差、阵列分区与高空施工的系统化设计方案
项目屋面总面积约 3020㎡，分布在同一栋建筑上 5 个不同高差区域，建筑高度约 24 米。 设计与施工需同时处理屋面分区、高差衔接、高空吊装和阵列遮挡等问题， 同时尽量减少对工厂正常生产的影响。
项目采用多朝向的五度缓坡人字坡框架式阳光房结构， 并针对各屋面进行遮挡分析与优化排布。 1081 块 635W 组件按屋面条件分区布置， 兼顾装机容量、阵列整齐度和组件水槽的连续性。
电线电缆全部采用桥架敷设，并依据现场条件进行组串和逆变器就近布置， 兼顾防水、安全与完成面整洁。系统配置防雷接地， 同时预留检修通道，并配置监控系统与智能运维， 保障系统长期运行与后期维护便利。
项目由甲方投资建设，不配置储能系统。 项目按照“先备案、后施工”的合规流程实施， 施工阶段配套商业意外险，并以规范化组织保障高空作业与工程交付。
从多屋面支架成型到组件铺设，记录现场建设过程

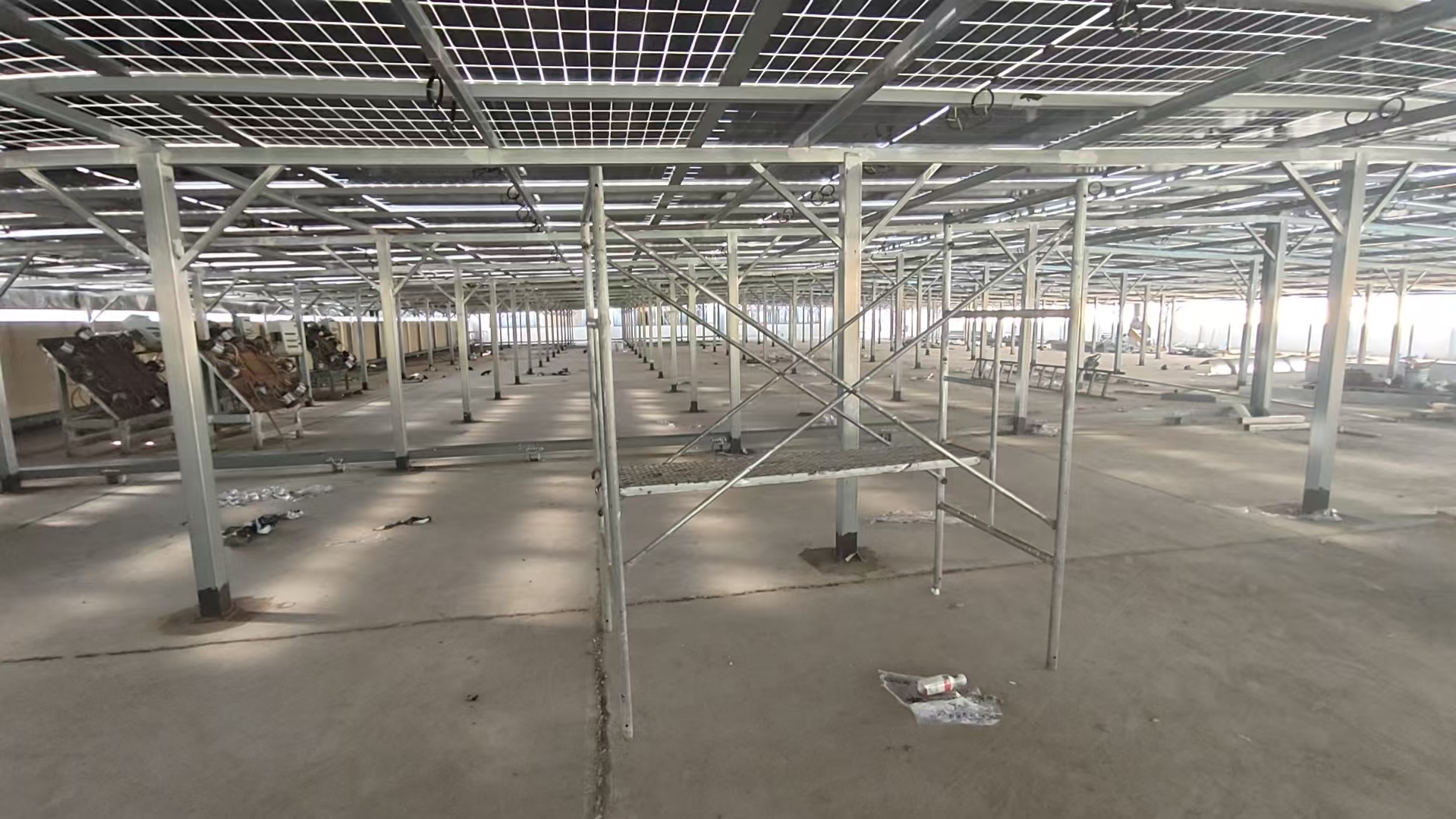

结构成型：框架式阳光房支架在混凝土屋面上形成连续安装空间。

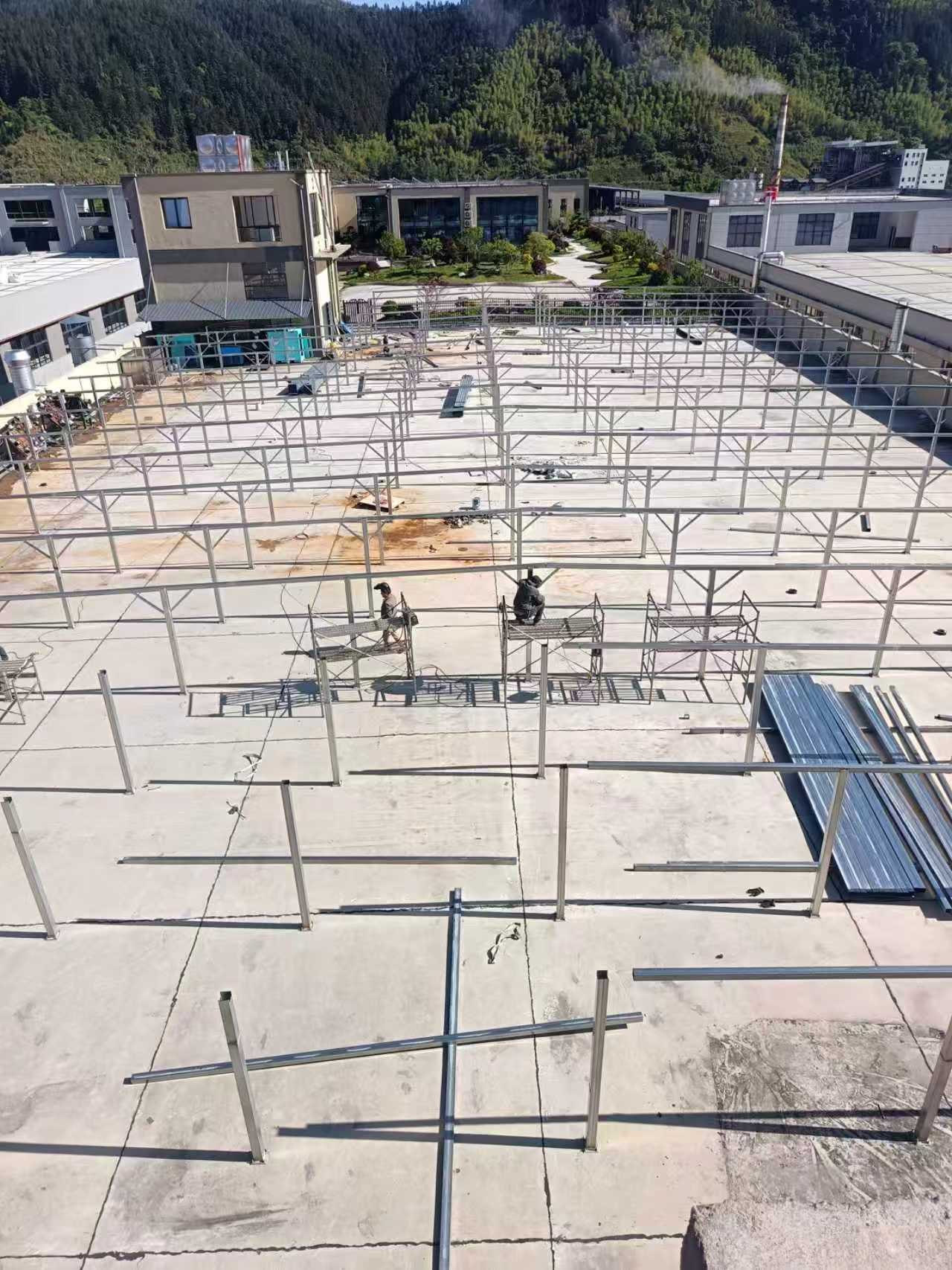

多屋面施工：针对 5 个不同高差屋面分区组织支架安装。
阵列铺设：组件与支架同步推进，保持排布整齐并预留施工通道。

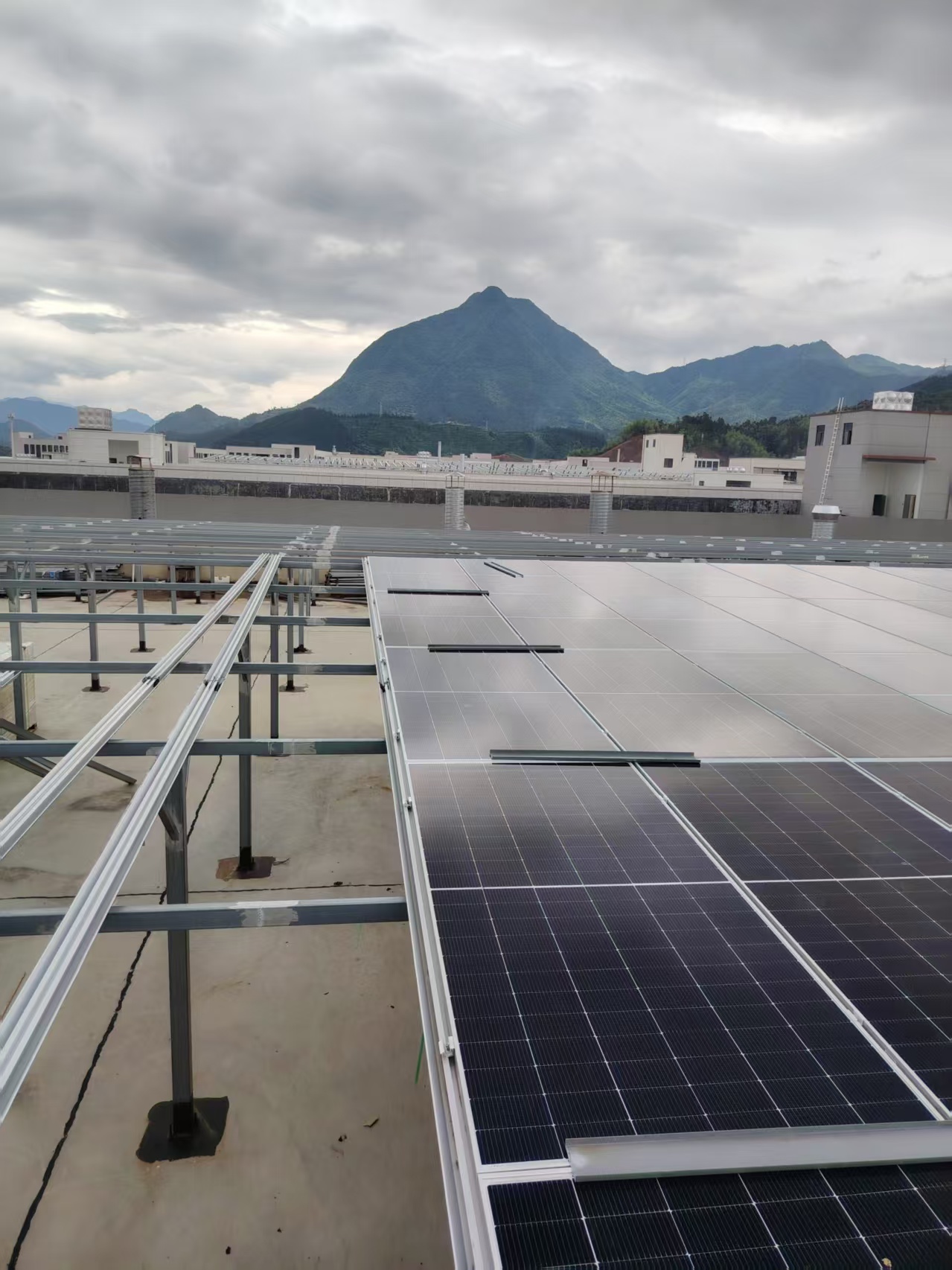

五度缓坡：人字坡阵列兼顾排水、受光条件与整体完成面。

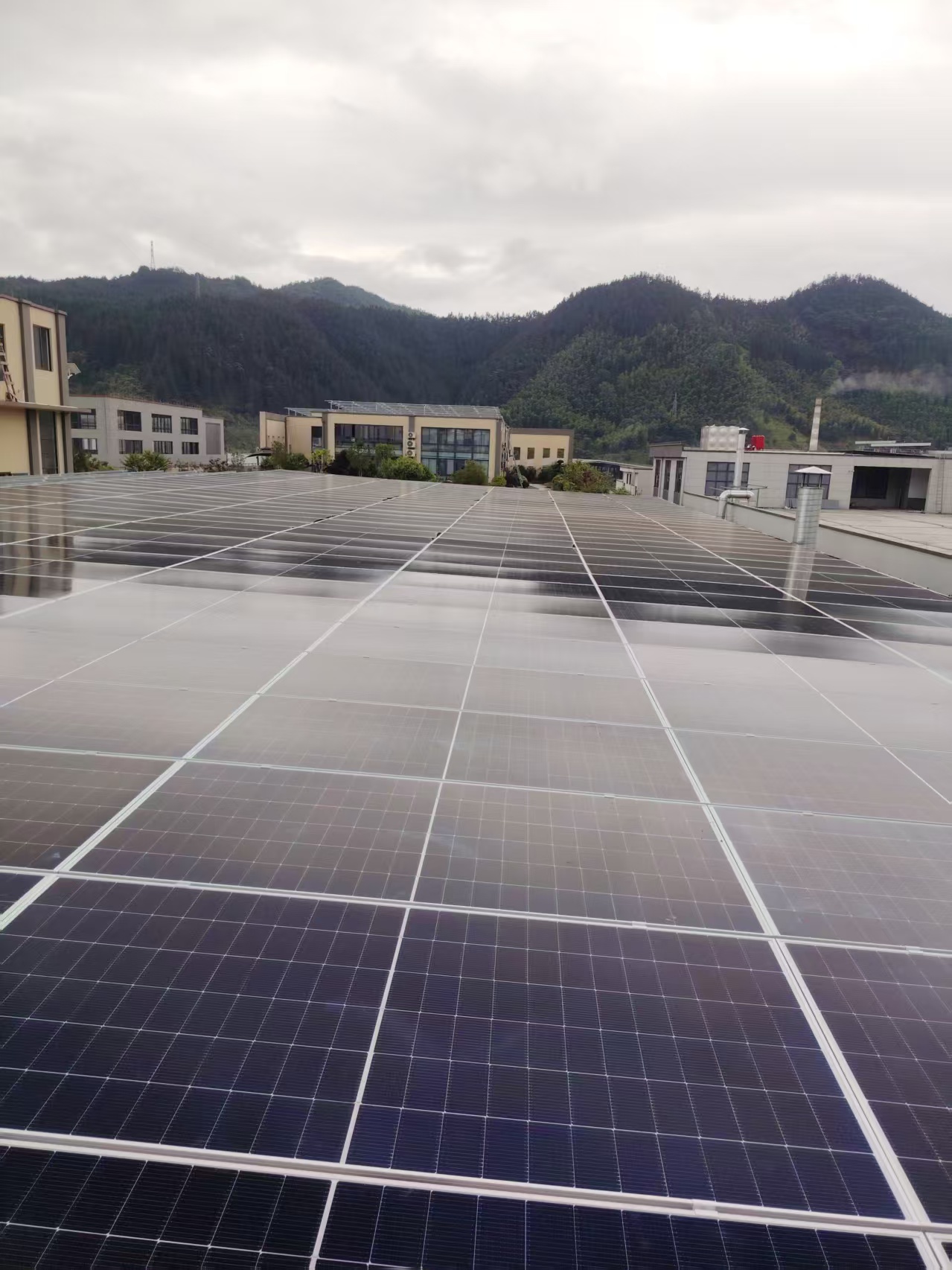

组件阵列：635W 组件按遮挡分析结果进行分区优化排布。

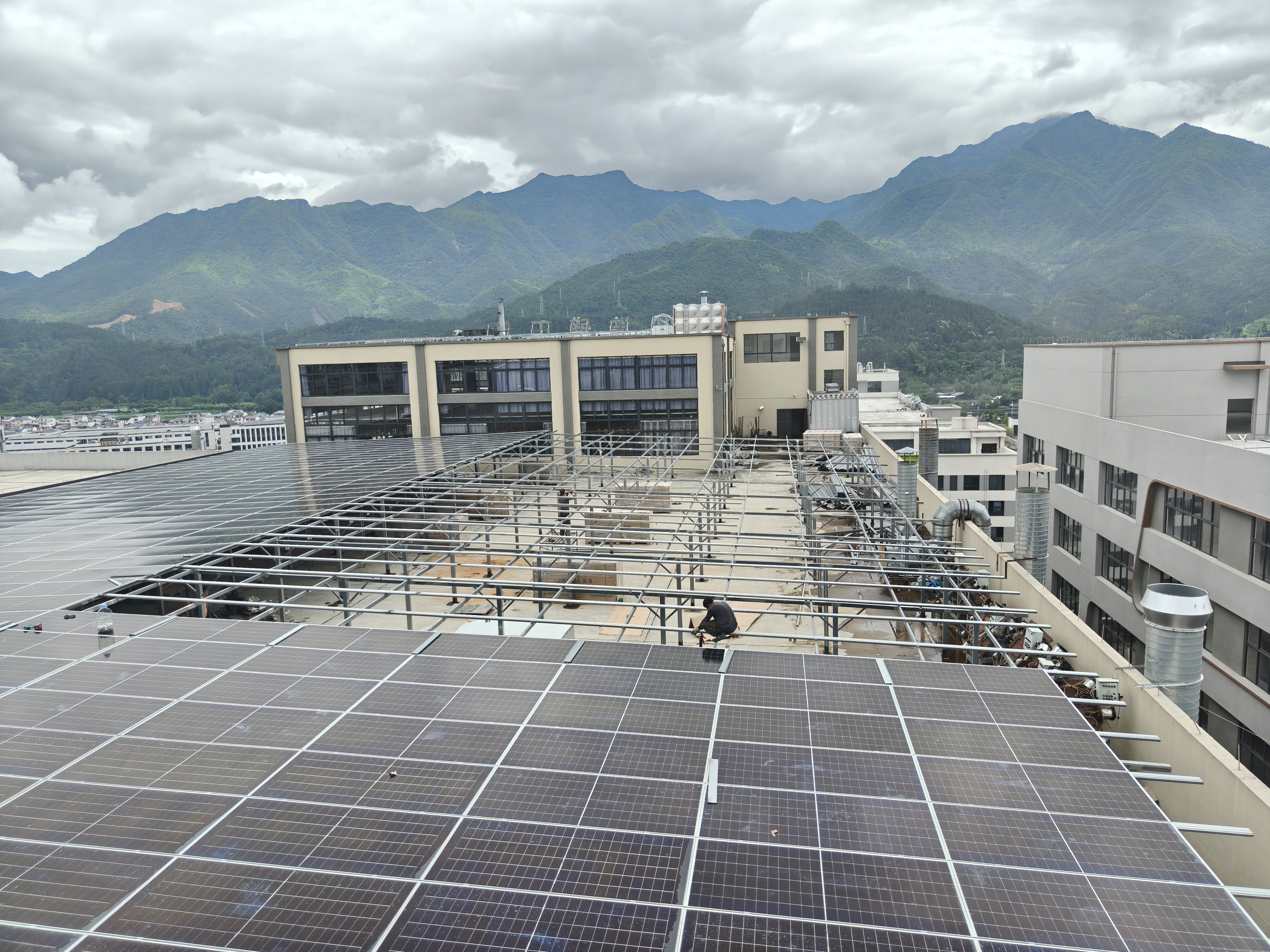

项目全景：多高差屋面上的支架与组件阵列分区推进。
